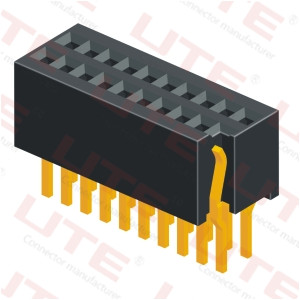

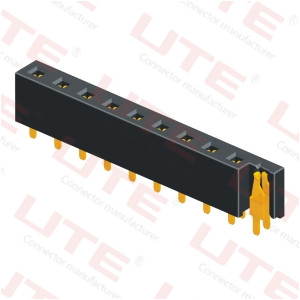

排母（Female Header）連接器廣泛應用于電子、電器、儀表中的PCB電路板中，主要起到電流或信號傳輸作用。通常與排針配套使用，構成板對板連接。

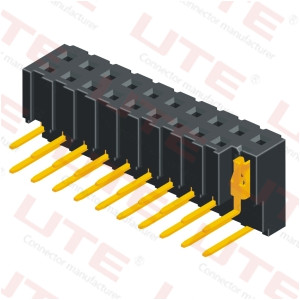

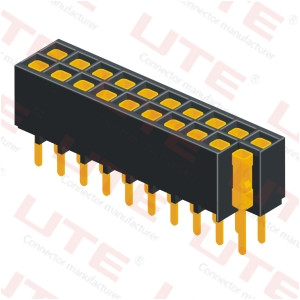

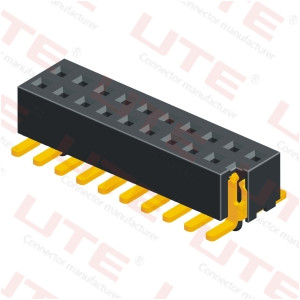

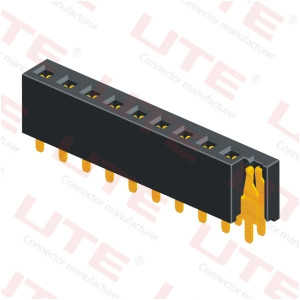

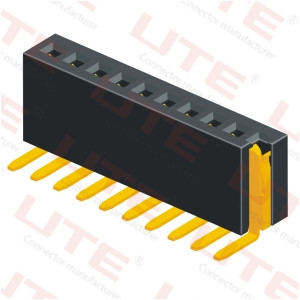

由于不同電子產品所用到的規格并不完全相同，因此排母也有多種型號規格，根據間距大致可分為5.08，3.96mm，2.54mm，2.00mm，1.27mm，1.00mm，0.8mm；根據排數有單排，雙排，三排；根據封裝用法則有貼片SMT（臥貼/立貼），插件DIP（直插/彎插）；根據端子結構可分為U型端子和Y型端子；同時為配合對應的排針使用，可訂制不同尺寸的排母塑高。
| Electrical Current Rating : 0.75/1.0/1.5/3.0/7.0 Ampere Insulation Resistance : 1000 MΩ Min Dielectric Withstanding : 500 V Contact Resistance : 30/20 mΩ Max | Mechanical Mating Force : 1.2/1.5/1.8/2.0/4.9N/Pin Max Unmating Force: 0.08/0.1/0.25/0.3/1.0N/Pin Min Durability : 300/100 Cycles |
Material Housing : High Temperature Plastic UL 94V-0 Contact : Copper alloy | Plating Contact : Gold plated on contact area Nickel plated overall |
Environment Characteristics Operating temperature : -40℃ to +105℃ |
